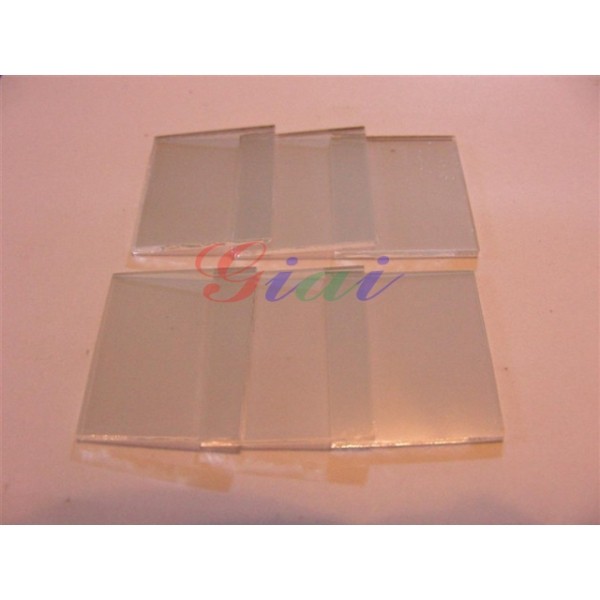

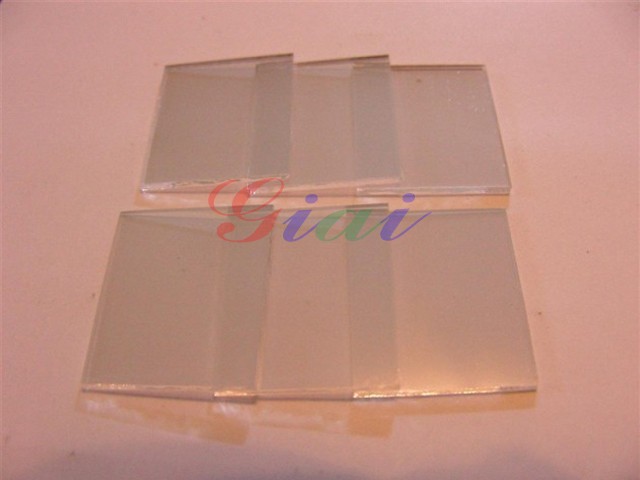

深圳激埃特光電有限公司生產的光纖端面檢測儀分光鏡：無重影 、無鬼影 、無雜散光 、成像清晰 、分光精度高，廣泛應用于光纖端面檢測儀、光纖放大器、藍光激光模組、應用光源: 藍光LED,藍色激光光源.
深圳激埃特光電有限公司生產的光纖端面檢測儀分光鏡：無重影 、無鬼影 、無雜散光 、成像清晰 、分光精度高，廣泛應用于光纖端面檢測儀、光纖放大器、藍光激光模組、應用光源: 藍光LED,藍色激光光源.
分光鏡簡述:
1) 從用戶角度看:分光鏡也叫分光片,分束鏡.光學鍍膜廠家管這產品叫分光膜;
2) 從鍍膜的方法和工藝分類:全介質型分光片(采用確Ta2O5,SiO2材料交叉真空鍍膜而成).另一種就是金屬加介質分光鏡也叫衰減片,因其只考慮穿透光比列,反射光不做為參考重點,一般采用鉻或鎳鉻合金加鍍介質或加鍍金剛石膜以增強其牢固度和不被環境破壞影響.
3) 從入射角和偏振態上分類:非平偏態和需考慮P,S偏振光分光片.
4) 從玻璃材質和外形上分類: 平面分光鏡和棱鏡分束鏡和透鏡分束鏡.
5) 從光源和被使用波長分類: 單波長分光和多波長(寬波長)分光
6) 從被使用波長的區域分類: 紫外分光,可見光分光,近紅外分光
7) 介質分光膜的分光比列越大,分光值誤差越小難鍍越大.常規的分光比有:99:1,98:2,95:5,90:10,80:20,70:30,60:40,50:50
8) 分光膜的反射率越高越難生產或分光值趨于最小難鍍也越大
9) 分光被使用領域: 紫外檢測或生產設備,一般光學儀器,指紋生物檢測儀,數碼成像儀器,激光控制系統,光通信儀器.
分光鏡用途廣泛,用戶需求品質也各不相同,但都追求分光比列準確,分光成像無變形,價格最低品質最好.
產品優點:
.無重影
.無鬼影
.無雜散光
.成像清晰
.分光精度高

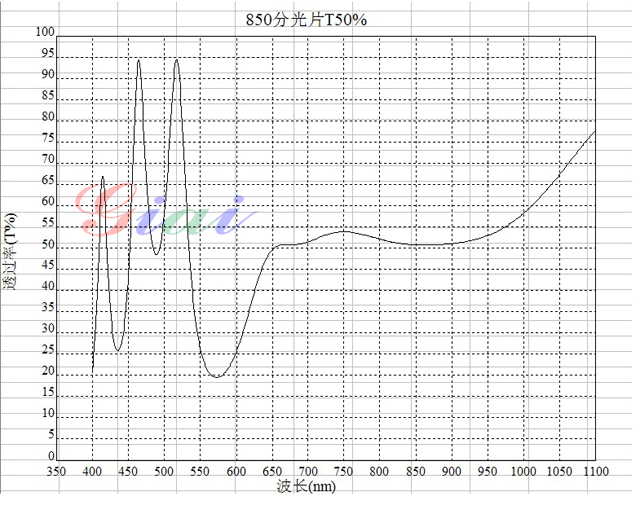

光學指標:
材質:經特殊加工的K9玻璃或浮法玻璃
拋光:雙面拋光
光潔度:40-20
分光波長:475nm (450nm~500nm)
分光比值:(透射比反射)T:R=1:1 (T:R=50%:50%),T:R=60%:40%
分光誤差值: +/-1%
入射角度: 45度
產品尺寸:18*20*1.0mm,15*18*1.0mm,50*50*1.0mm,100*100*1.1mm,
可選擇玻璃厚度:0.1mm,0.25mm,0.3mm,0.4mm,0.55mm,0.7mm,0.95mm,1.0mm,1.1mm,1.5mm,3.0mm
應用領域:
光纖端面檢測儀
光纖放大器
藍光激光模組
應用光源: 藍光LED,藍色激光光源
