光學干涉濾光片

2013-11-04 admin1

  利用干涉原理只使特定光譜范圍的光通過的光學薄膜。通常由多層薄膜構成。干涉濾光片種類繁多,用途不一,常見干涉濾光片分截止濾光片和帶通濾光片兩類。截止濾光片能把光譜范圍分成兩個區,一個區中的光不能通過(截止區),而另一區中的光能充分通過(通帶區)。典型的截止濾光片有低通濾光片(只允許長波光通過)和高通濾光片(只允許短波光通過),它們均為多層介質膜,具有由高折射率層和低折射率層交替構成的周期性結構。

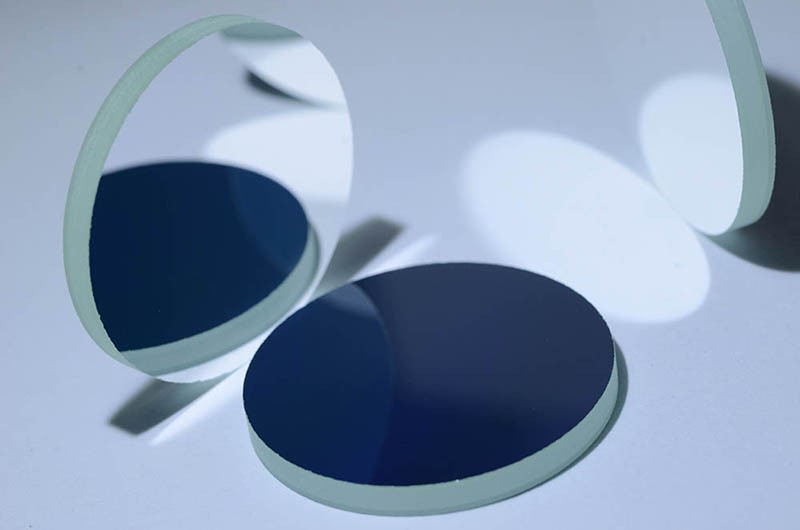

光學干涉濾光片

例如,最簡單的高通濾光片的結構為g(L/2)(HL)mH(L/2)a,其中g(shù)代表玻璃(光學元件材料),a代表膜外空氣,L和H分別代表厚度為1/4波長的低折射率層和高折射率層,L/2則代表厚度為1/8波長的低折射率層,m 為周期數。類似地,低通濾光片的結為g(H/2)L(HL)(H/2)a。一種具有對稱型周期膜系的高通和低通濾光片的結構分別為 g(0.5LH0.5L)ma和g(0.5HL0.5H))ma 。


  帶通濾光片只允許較窄波長范圍的光通過,常見的是法布里-珀羅型濾光片,它實質上是一個法布里-珀羅標準具(見法布里-珀羅干涉儀)。具體結構為:玻璃襯底上涂一層半透明金屬層,接著涂一層氟化鎂隔層,再涂一層半透明金屬層,兩金屬層構成了法布里-珀羅標準具的兩塊平行板。當兩極的間隔與波長同數量級時,透射光中不同波長的干涉高峰分得很開,利用別的吸收型濾光片可把不允許透過的光濾掉,從而得到窄通帶的帶通濾光片,其通頻帶寬度遠比普通吸收型濾光片要窄。另外還有全電介質的法布里-珀羅型濾光片,兩種典型結構為 gHLHLLHLH a,g HLHL HH LHLH a1。根據需要,帶通濾光片的通頻帶可從紅外到紫外。在可見光區,彩色電視攝像機中可利用這種濾光片把像分離成不同顏色;在紅外區,常用于二氧化碳激光器、導彈制導系統及衛星傳感器等。





標簽: 干涉濾光片
