光學玻璃和其它玻璃的不同之點在于它作為光學系統的一個組成部分，每一品種光學玻璃對不同波長光線都有規定的標準折射率數值，光學系統的透過率主要決定于玻璃本身的光吸收系數，作為光學鏡片設計光學系統的依據，光學玻璃的光學常數必須在這些數值一定的容許偏差范圍以內，否則將使實際的成象質量與設計時預期的結果不符而影響光學鏡片的質量。

　　光學玻璃具有高度的透明性,物理及化學上的高度均勻性以及特定和精確的光學系數。


　　光學玻璃物理特性

　　1：折射率（ND）:

　　玻璃的折射率是以鈉元素的特征譜線D=589.3nm測定的，以ND表示。

　　2：比重(s):

　　用流體靜力學稱量法測定玻璃的比重。

　　3：色度值（x,y,Y）:

　　依據國際照明委員會（CIE）1931年和1964年規定的方法，測定出在A和D65標準光源照明下玻璃的色度值。

　　4：熱特性:

　　當玻璃溫度升高1℃其長度相對變化率。

　　5：轉變溫度（Tg）:

　　當玻璃的膨賬量發生驟變時，所對應的溫度即為試樣的轉變溫度。此溫度時玻璃的粘度近于10 13帕.秒。

　　7：軟化溫度（Ts）:

　　當玻璃的物理性質發生急劇變化，其膨賬量也趨近于零時的溫度(玻璃的軟化溫度，這時玻璃的粘度趨近于10 11帕/秒)。

　　8：色溫變換能力（V）:

　　色溫玻璃分為升色溫玻璃和降色溫玻璃兩類，其變換能力以密勒德(Mired)值來表示。升色溫玻璃呈藍色，牌號為SSB，其密勒德為負值。降色溫玻璃呈琥珀色，牌號為SJB，其密勒德為正值。

　　光學玻璃光譜特性

　　根據有色光學玻璃的光譜特性，可分三大類

　　1、截止型玻璃：

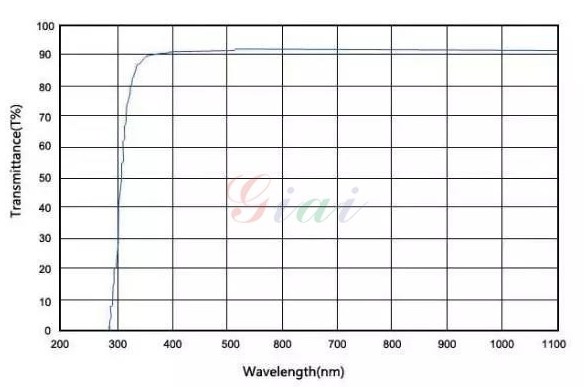

　　它們的光譜特性指標以透過界限波長λ;tj 透過界限允許偏差，規定波長的透射比Tλ;o和曲斜率K等來表示。

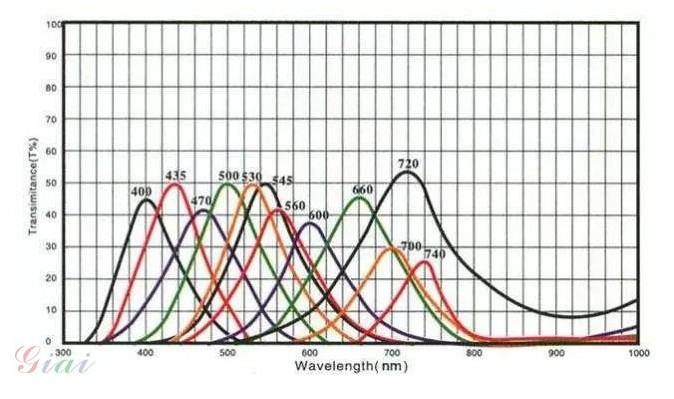

　　玻璃只透過（或吸收）某一個（或幾個）波長范圍內的光線，它的光譜特性指標是以規定玻璃厚度在特定波長λ處的透射比值和允許透射比偏差值表示。

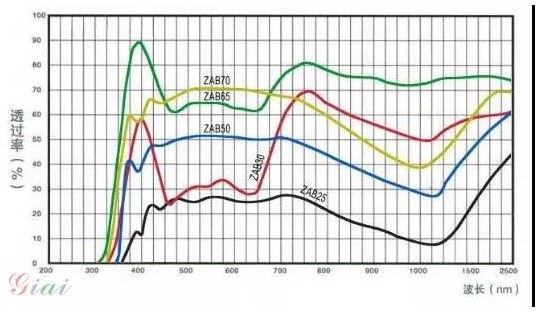

　　玻璃在可見光中各波長的光線無選擇地均勻吸收，其光譜特性指標是以平均透射比Tp，平均透射比允許偏差范圍△Tp 。最大允許偏差值Qz來表示
