超構光學表面（Metasurface）技術是近年來光學領域的一項革命性突破，它通過亞波長尺度的納米結構設計，實現了對光波的精確調控。與傳統光學元件相比，超構光學表面具有輕薄、高效、多功能集成等顯著優勢，為光學元件的設計與制造帶來了全新的可能性。

（圖源知乎，侵刪）

一、超構光學表面技術概述

超構光學表面是一種由亞波長納米結構組成的二維平面材料，其核心原理是通過設計納米結構的形狀、尺寸和排列方式，調控入射光的相位、振幅和偏振狀態。與傳統光學元件依賴折射和反射的原理不同，超構光學表面利用**局域場增強效應**和**相位調制**，實現了對光波的高效操控。

關鍵技術特點：

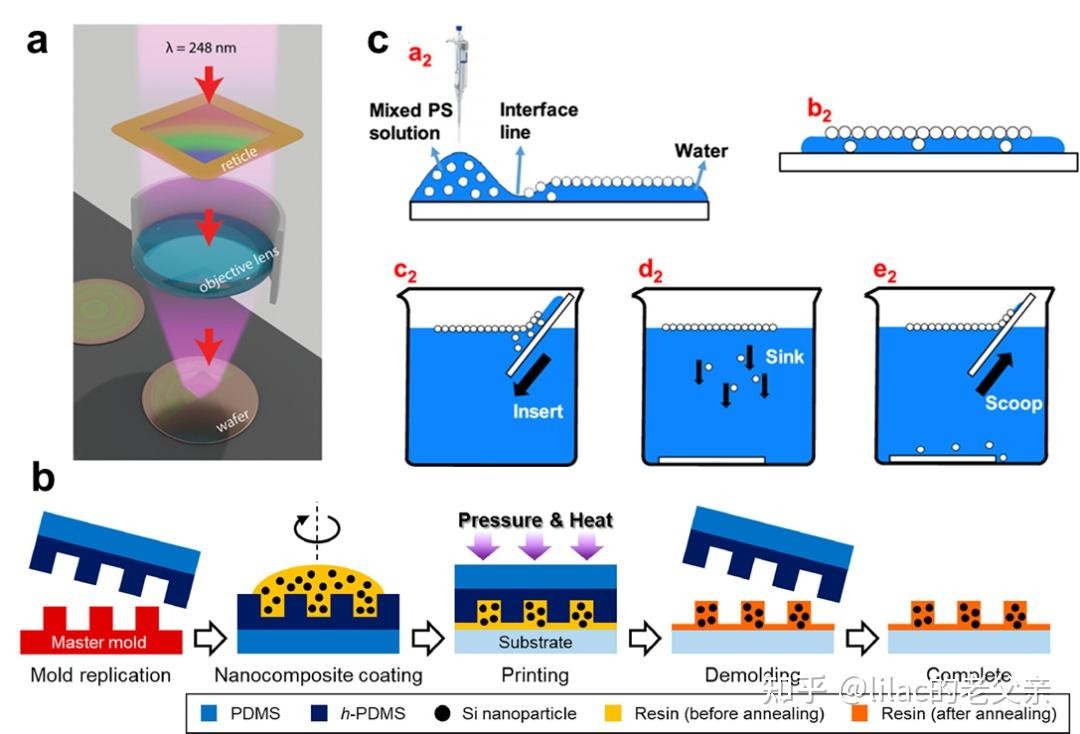

1. 亞波長結構設計：通過納米級加工技術（如電子束光刻、納米壓印）制造周期性或非周期性結構。

2. 多功能集成：?jiǎn)蝹€(gè)超構表面可實現多種光學功能（如聚焦、分光、偏振轉換）。

3. 輕薄化：厚度僅為波長量級，大幅減輕光學系統的重量和體積。

二、超構光學表面對光學元件制作的影響

1. 顛覆傳統光學設計理念

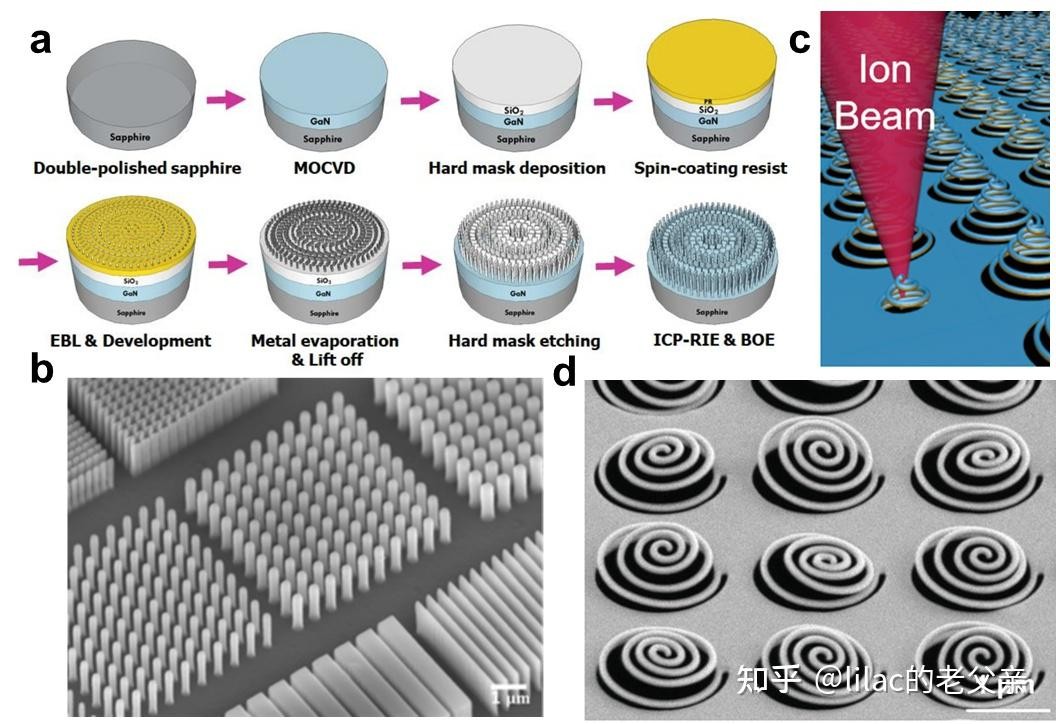

傳統光學元件（如透鏡、棱鏡）依賴曲面形狀和材料折射率實現光路調控，而超構光學表面通過平面結構即可實現類似功能。例如，超構透鏡（Metalens）可以在幾微米的厚度內實現與傳統透鏡相同的聚焦效果，極大地簡化了光學系統的設計。

（圖源知乎，侵刪）

2. 提升光學元件性能

高數值孔徑（NA）：超構透鏡可實現NA>0.9的高數值孔徑，適用于高分辨率成像。

寬波段工作：通過多層結構或色散工程，超構表面可在寬光譜范圍內保持高性能。

偏振調控：超構表面可實現對光偏振態的精確控制，適用于偏振成像和量子光學。

3. 推動光學元件微型化與集成化

超構光學表面的輕薄特性使其在微型光學系統（如智能手機攝像頭、AR/VR設備）中具有巨大優勢。例如，超構透鏡可以替代傳統多片透鏡組，顯著減小攝像頭模組的體積和重量。

4. 降低制造成本

盡管超構表面的制造需要高精度納米加工技術，但其平面化設計和材料兼容性（如硅、二氧化鈦）使得大規模生產成本逐漸降低。此外，超構表面的多功能集成特性減少了光學系統中元件的數量，進一步降低了整體成本。

5. 拓展光學元件的應用場景

   消費電子：超構透鏡可用于智能手機、AR/VR設備的成像系統。

   醫療光學：超構表面可用于內窺鏡、顯微鏡等醫療設備，提升成像分辨率和清晰度。

   激光技術：超構表面可用于激光光束整形、分光和偏振控制。

   量子光學：超構表面在單光子操控和量子態調控方面具有潛在應用價值。

三、技術挑戰與解決方案

1. 制造精度與一致性

  挑戰：超構表面的納米結構對加工精度要求極高，制造過程中容易出現缺陷。

  解決方案：開發高精度納米加工技術（如極紫外光刻、自組裝技術）并優化工藝參數。

2. 材料選擇與損耗

   挑戰：部分材料（如金屬）在高頻波段存在較大的吸收損耗。

   解決方案：采用低損耗介質材料（如二氧化鈦、氮化硅）或設計混合結構以降低損耗。

3. 寬波段與色散控制

   挑戰：超構表面在寬波段工作時容易出現色散問題。

   解決方案：通過多層結構或色散工程優化設計，實現寬波段高性能。

4. 規模化生產

   挑戰：超構表面的大規模生產需要高成本設備和技術支持。

   解決方案：開發低成本制造工藝（如納米壓印）并推動產業鏈協同發展。

四、未來發展趨勢

1. 多功能集成

   未來的超構光學表面將實現更多功能的集成，例如同時具備成像、偏振控制和光譜分析能力的光學元件。

2. 智能化與動態調控

   結合可調材料（如液晶、相變材料），超構表面將實現動態光場調控，適應復雜多變的應用場景。

3. 與人工智能結合

   利用AI算法優化超構表面的設計，快速生成高性能、多功能的光學元件結構。

4. 跨學科應用

   超構光學表面技術將與量子光學、生物醫學、通信等領域深度融合，催生新的應用場景和技術突破。

超構光學表面技術正在深刻改變光學元件的設計與制造方式，其輕薄、高效、多功能集成的特性為光學行業帶來了前所未有的機遇。盡管在制造工藝、材料選擇等方面仍面臨挑戰，但隨著技術的不斷進步，超構光學表面有望在消費電子、醫療光學、激光技術等領域?qū)崿F(xiàn)廣泛應用，推動光學行業邁向新的高度。未來，超構光學表面技術將成為光學元件制作的核心驅動力之一，為人類探索光的世界打開新的大門。
