在光學設計、制造與檢測領域，每一面鏡片的加工都不是純粹的完美，正因為有誤差的存在才使得光學鏡片更加趨于完美，“面形”作為一個光學元件質量的核心概念，它如同鏡片的“指紋”，決定了光線的走向與系統的最終性能。下面我們將系統性地闡述在光學鏡片加工中關于面形的定義，并深入解讀其關鍵表達參數，特別是業內最常提及的PV值與RMS值。

（圖源網絡，侵刪）

一、 什么是光學鏡片的面形？

“面形”是一個復合概念，包含兩個相互關聯的層面：

宏觀設計面形：這是鏡片的“藍圖”，指設計階段確定的理想幾何形狀，如球面、非球面、平面或自由曲面。它定義了光線傳播的理論路徑。

微觀面形誤差：這是制造的“現實”，指加工完成后的實際表面與理想設計面形之間的細微偏差。絕對完美的制造不存在，這些微小的高低起伏便是面形誤差。

因此，我們通常所關注和控制的“面形精度”，本質上是指對“微觀面形誤差”的量化管理與約束。

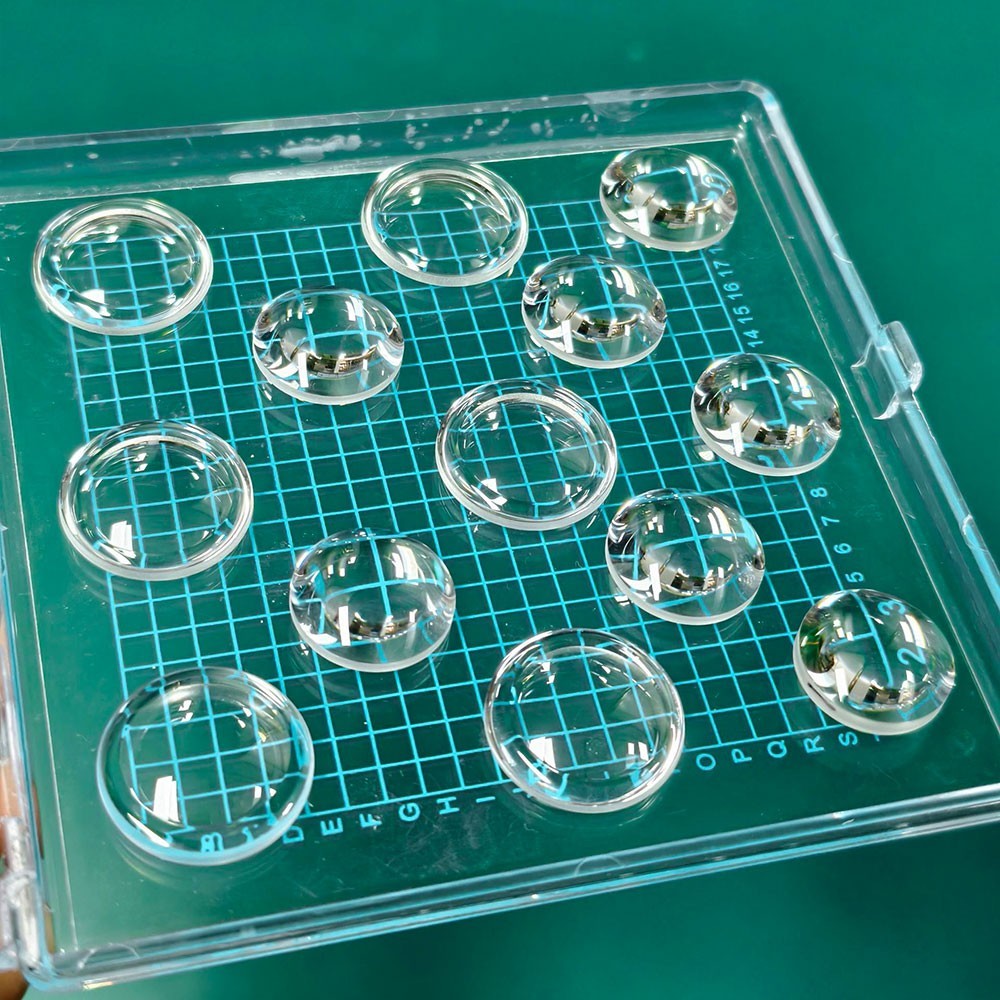

（激埃特非球面透鏡）

二、 如何表達光學鏡片的面形？—— 核心參數體系

面形的表達需要一套完整的參數體系，分別描述其宏觀形狀和微觀誤差。

（一）描述宏觀形狀的參數

這些參數定義了鏡片應該是什么樣子。

曲率半徑：對于球面鏡，這是基礎參數，直接關聯其焦距。

圓錐常數及高次項系數：用于精確描述非球面鏡片偏離球面的復雜形狀。

像散/柱面度：表征表面在不同方位角上的曲率差異。

（圖源網絡，侵刪）

（二）描述微觀面形誤差（精度）的核心參數

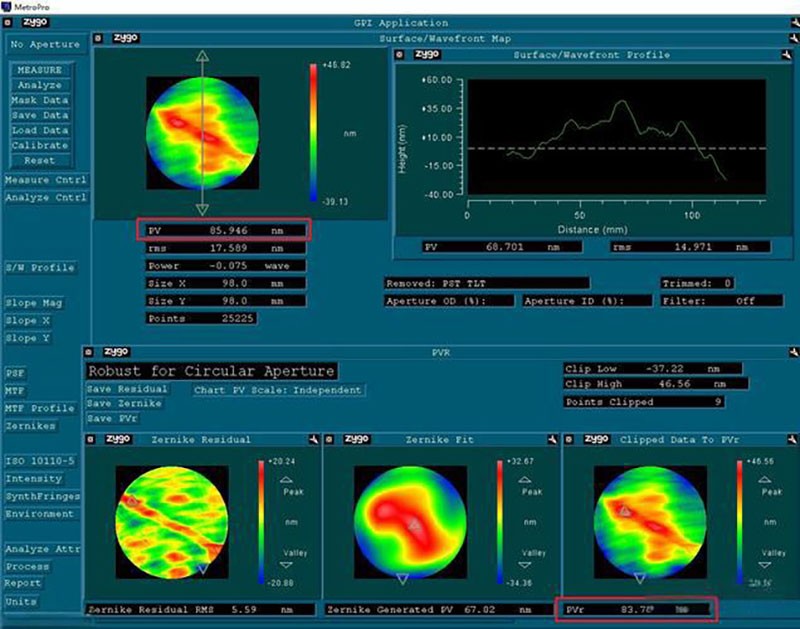

這是評估鏡片加工質量的關鍵，通過干涉儀等高精度設備測量得到，并以一張彩色的“面形誤差云圖”直觀呈現。其中，PV值與RMS值是最常用、最重要的兩個“成績單指標”。

1. PV值：關注誤差的極端情況

全稱：峰谷值。

定義：在整個測量區域內，所有點中最高點（波峰）與最低點（波谷）之間的垂直距離。

特點與意義：它反映了表面誤差的最大幅度，是一個極端值指標。但它對表面的個別孤立缺陷（如一個微小的深坑或劃痕）非常敏感，有時不能完全代表整體的平整度。

2. RMS值：衡量誤差的整體水平

全稱：均方根值。

定義：對表面上所有采樣點的高度偏差值進行統計計算（先平方，再平均，最后開方）后得到的數值。

特點與意義：它反映了表面誤差的平均波動強度或離散程度，是一個統計平均值。它能更好地排除個別尖銳缺陷的干擾，客觀描述表面的整體光滑度和平整度。對于比較平滑的表面，通常存在 RMS ≈ PV / (3~5) 的經驗關系。

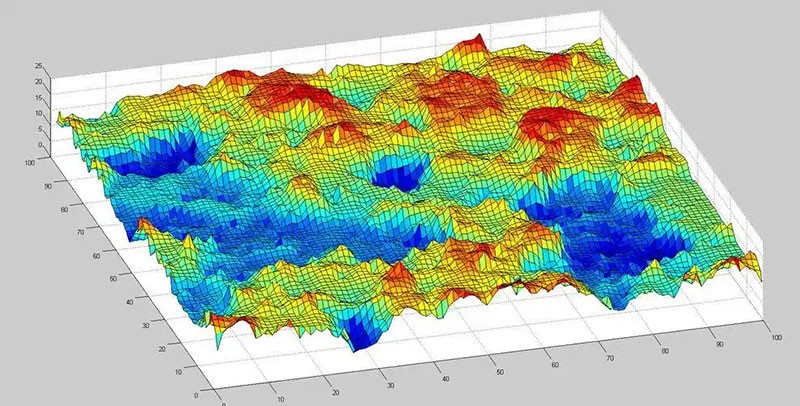

生動的比喻：將鏡片面形想象成一片地貌：

PV值好比這片地區的海拔極差（最高山與最深海的落差）。

RMS值則好比這片地區海拔起伏的劇烈程度（是整體平緩的丘陵，還是崎嶇的山區）。

（三）其他重要補充參數

像差系數：通過澤尼克多項式或賽德爾像差分解，可以將面形誤差分解為離焦、球差、彗差、像散等標準像差成分。這對于診斷誤差來源、指導工藝修正至關重要。

功率譜密度：分析誤差在不同空間頻率（低頻、中頻、高頻）上的分布，能關聯到不同的制造工藝缺陷和最終的光學性能（如散射、對比度）。

局部斜率/曲率：在極高精度應用（如極紫外光刻、X射線光學）中，表面斜率的微小變化也需嚴格控制。

（圖源網絡，侵刪）

三、 PV與RMS：如何選擇與解讀？

PV與RMS并非互斥，而是相輔相成，它們從不同維度揭示了面形的質量。

必須綜合判讀：

案例A：PV值較差（有一個明顯深坑），但RMS值優良（其余區域極其平滑）。該鏡片在多數成像應用中可能表現尚可，但在高能激光中，那個深坑可能成為致命的弱點。

案例B：PV值尚可，但RMS值很差。說明表面雖然沒有特別突出的“尖峰深谷”，但整體起伏“毛躁”，這通常會直接導致成像模糊、對比度下降。

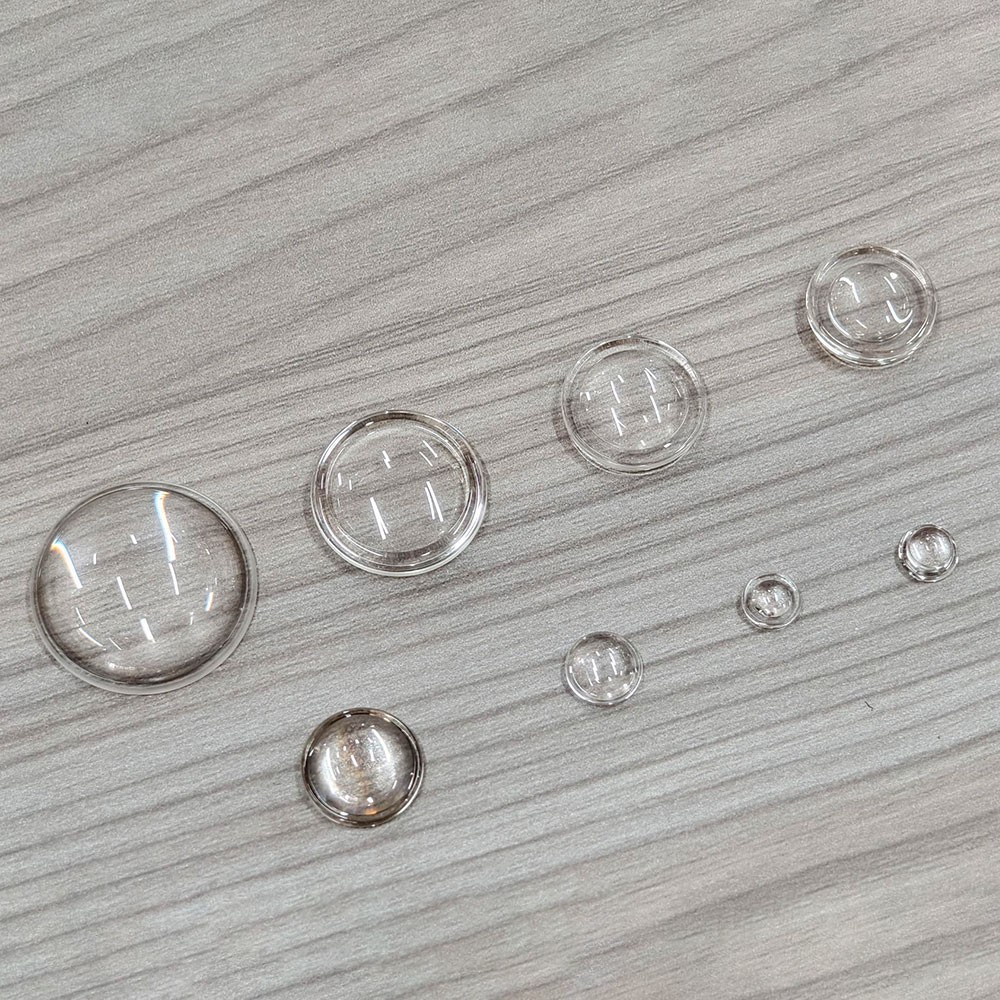

（激埃特非球面透鏡2）

典型應用導向：

高能激光系統、天文反射鏡：往往更嚴控PV值，因為能量高度集中，任何局部的極端缺陷都可能引發熱畸變或導致元件損傷。

精密成像系統（相機、光刻物鏡）：通常更關注RMS值，因為它與整個波前的質量直接相關，直接影響系統的斯特列爾比、MTF（調制傳遞函數） 等核心成像指標。

技術標準與采購合同：業界規范通常會同時規定PV和RMS的允差，例如：*“表面面形精度：PV ≤ λ/2， RMS ≤ λ/20 @ 632.8nm”*。

總結對比

理解光學鏡片的面形及其表達參數，是進行光學設計、質量溝通和工藝改進的基石。PV與RMS，如同面形精度的“脈搏”與“血壓”，從不同維度揭示了產品的內在質量。在實際工作中，結合具體應用場景，綜合考量這些參數，方能做出最精準的判斷與決策。
