光固化3D打印紫外激光器濾光片應用簡介
光固化3D打印技術（如SLA、DLP、LCD）通過紫外光觸發光敏樹脂的逐層固化，已成為精密制造領域的重要工具。在這一過程中，濾光片作為光路系統中的關鍵組件，在特定環節中直接影響打印精度、效率與設備壽命。
一、光學元件介紹
在光固化3D打印中，濾光片主要用于以下關鍵環節：
樹脂槽保護窗口：用于防止環境光干擾樹脂固化，允許固化波段光通過，濾光片類型為長波通或帶通濾光片。這是濾光片最主要且必要的應用場景之一。

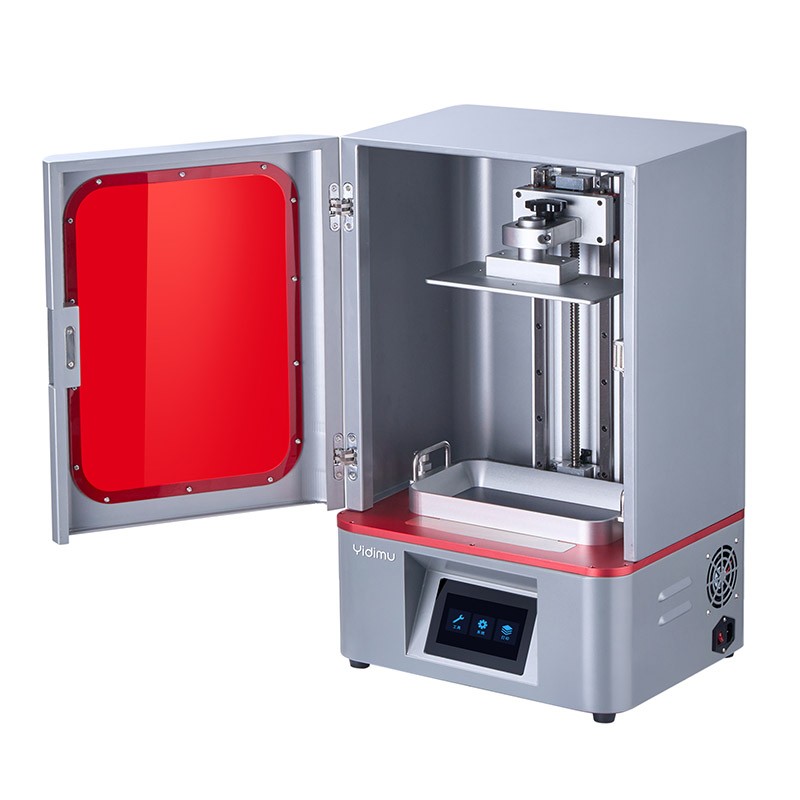

環境光屏蔽窗口：用于隔絕自然光，避免樹脂意外曝光，通常采用紫外截止濾光片。
DLP/LCD光源模塊：用于LED光源系統，濾除非目標波長的雜散光，確保光源波長與樹脂吸收峰匹配，常見帶通濾光片（如405nm）。
注：傳統SLA激光器因本身具有極佳的單色性，通常不需要在激光輸出端添加濾光片。光束整形由專業透鏡組完成，而非使用濾光片。光學掃描振鏡系統自身已有高反射率和保護涂層，通常不需要額外添加濾光片。
二、濾光片的工作原理
濾光片通過多層介質膜設計，實現允許目標波段（如355nm/405nm）高透過（>90%），同時截止其他波段（如透過帶外可見光透過率<0.1%）。
帶通濾光片：僅透射狹窄波長范圍（如405±5nm），用于高精度波長匹配，減少無效光能損耗，提升光源效率。
長波通濾光片：透射長于截止波長的光（如透射>400nm），用于消除短波干擾，阻擋紫外熱輻射。
三、濾光片的應用波段與參數指標
1. 光固化核心波段與濾光片選擇
| 樹脂類型 | 吸收峰波長 | 光源類型 | 濾光片方案 |
| 標準光敏樹脂 | 355-405 nm | 紫外LED陣列（405nm） | 405nm帶通濾光片 |
| 快速固化樹脂 | 385-405 nm | LED陣列（405 nm） | 405 nm帶通濾光片 |
| 高精度生物兼容樹脂 | 365 nm | DLP投影儀（385 nm） | 365 nm長波通濾光片 |
2. 關鍵性能參數
| 參數 | 指標要求 | 說明 |
| 中心波長 | 與樹脂吸收峰嚴格匹配（誤差≤±2 nm） | 如405 nm樹脂需搭配405±2 nm濾光片 |
| 帶寬（FWHM） | 窄帶濾光片：5-10 nm；寬帶濾光片：20-50 nm | 窄帶用于激光光源，寬帶用于LED光源 |
| 峰值透過率 | ≥90%（目標波段），非通帶區域≤0.1% | 直接影響光能利用率和固化效率 |
| 抗損傷閾值（LIDT） | 激光光源：>2 J/cm2；LED光源：>500 W/cm2（連續） | 確保濾光片在高功率下無損傷 |
| 基材選擇 | 紫外級熔融石英（180-400 nm）、藍寶石（高功率激光） | 熔融石英在紫外波段吸收率<0.1%/mm |
四、典型應用案例分析
案例1：工業級DLP打印機（405nmLED）
需求：保證打印質量，防止環境光干擾，提高光源效率
濾光片方案：
光源模塊：405nm帶通濾光片（帶寬±5nm，透過率>90%）
樹脂槽窗口：405nm長波通濾光片（截止波長<380nm）
效果：提升光源利用效率，避免樹脂意外固化
案例2：大型LCD打印機（405nmLED）
需求：高功率輸出下的熱管理，保證光場均勻性
濾光片方案：
樹脂槽窗口：帶通濾光片（405±10nm，高硬度涂層）
效果：有效隔絕熱輻射，保護LCD屏幕，延長設備壽命
五、技術挑戰與未來趨勢
技術挑戰
-高功率耐受性：開發更高抗損傷閾值的濾光片，適配大功率紫外光源
-環境穩定性：提高膜層在高溫高濕環境下的穩定性
-大面積均勻性：保證大尺寸濾光片膜厚的一致性
未來趨勢
-多功能集成：將濾光功能與其他光學功能集成，減少光學元件數量
-智能化適配：開發可動態調節的濾光系統，適配多種樹脂材料
-低成本化：改進鍍膜工藝，降低高性能濾光片制造成本
濾光片在光固化3D打印中扮演著「光學衛士」的關鍵角色，在環境光屏蔽、光源優化等環節發揮著重要作用。正確應用濾光片可以有效提升打印精度、保護光學系統、提高打印效率。隨著技術的發展，濾光片將繼續向著更高性能、更專業化的方向演進，為光固化3D打印技術的發展提供重要支撐。
