我們都知道，反射鏡是一種利用反射定律工作的光學(xué)元件，其表面一般覆蓋了金屬膜或介質(zhì)膜，下面我們將為大家介紹我們常見的幾種金屬膜和介質(zhì)膜為大家做一個簡單的介紹及選擇指南，供大家學(xué)習(xí)交流！

（鍍金外反反射鏡）

金屬膜反射鏡是在高度拋光的基片上真空蒸鍍金屬后，再鍍上一氧化硅或氟化鎂。特殊應(yīng)用中，由于金屬會引起損失或在特殊環(huán)境下氧化，可由多層介質(zhì)膜反射鏡代替。通常來說，金屬膜的反射率對入射角度不敏感。

（905反射鏡）

介質(zhì)膜與金屬膜不同，它的反射率同入射角有很大關(guān)系。如果角度偏差較大，則反射率可能會有很大的差異。如標稱為 45°入射角的介質(zhì)膜反射鏡，一般角度范圍為 45士3°，超過這個角度，反射率將會有較大變化。另外，還有一部分介質(zhì)膜，入射角范圍為:0~45°，但入射角度不同時，反射率曲線會發(fā)生平移，使用時需要注意。

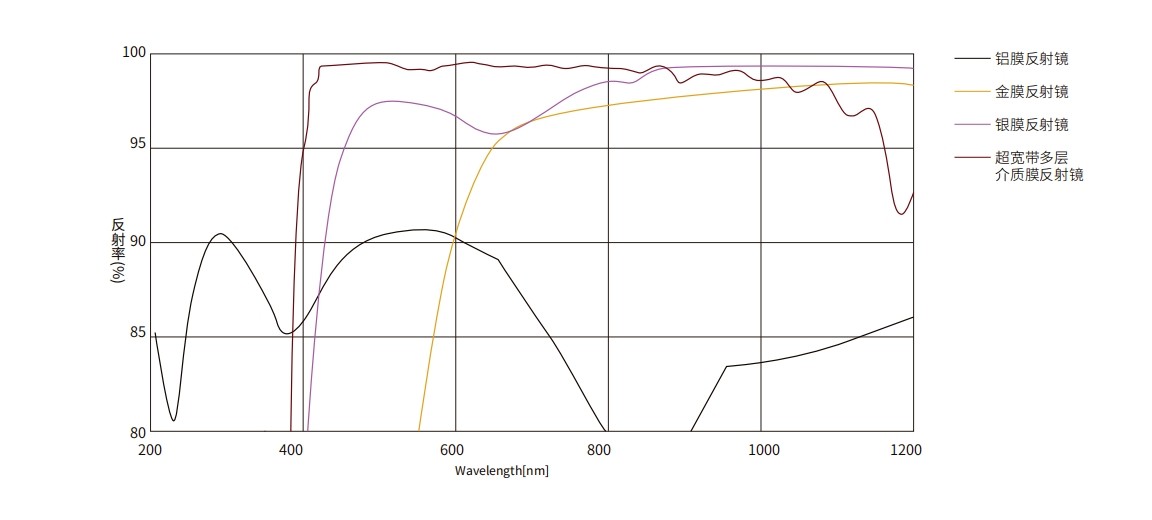

（各材料反射鏡光譜）

反射鏡分類特征及用途

鋁膜反射鏡分裸鋁膜反射鏡和保護鋁膜反射鏡，保護鋁膜反射鏡是在鋁膜上再鍍一層 MgF?或 SiO?,用于保護鋁膜不被擦傷或氧化。在所有入射角度都具有高反射率，可作為紫外光，可見光，近紅外光的反射鏡使用。常見鋁膜反射率默認為可見光波段的平均反射率。

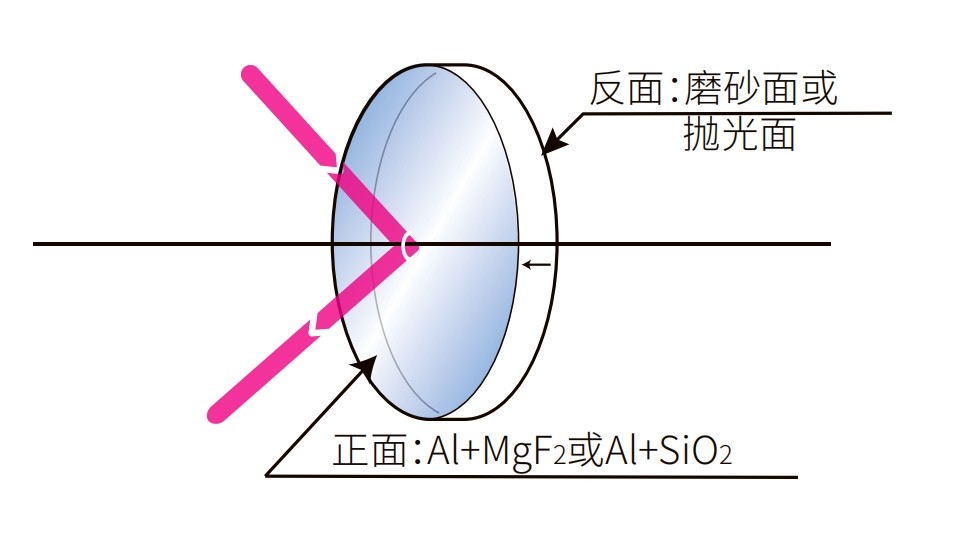

(鍍鋁反射鏡光學(xué)結(jié)構(gòu)圖)

（鍍鋁反射鏡）

Au金膜反射鏡:鍍有高反射率金膜的反射鏡可用于近紅外，紅外譜區(qū)的寬譜區(qū)，為了增強金膜的附著力，鍍有一層極薄的鉻質(zhì)底膜。硅基板的金膜附著力很強，導(dǎo)熱系數(shù)很高，耐熱性比玻璃基板好很多。由于是金膜，反射率或反射率波長特性不會隨入射角度發(fā)生大的變化。在紅外譜區(qū)具有很高的反射率，沒有反射的光被薄膜全部吸收，不會透過。

（鍍金反射鏡）

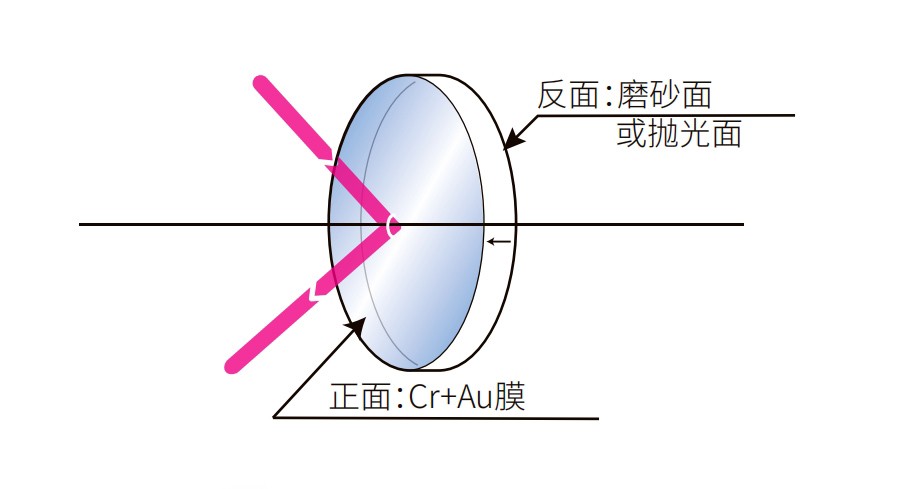

(鍍金反射鏡光學(xué)結(jié)構(gòu)圖)

注意：在高能量激光條件下，使用硅或者鍺作為金膜反射鏡基底材料增強反射鏡散熱，必要時還需要在使用中增加散熱裝置加強基板散熱。金膜較軟,嚴禁用紙或布擦拭金膜,接觸薄膜時會產(chǎn)生損傷。請使用清潔用壓縮氣罐清潔膜面。技術(shù)指標的反射率是用 P偏光和S偏光的反射率的平均值來表示的。

(鍍銀反射鏡)

Ag銀膜反射鏡：從可見光到近紅外波段，平均反射率高。在銀膜上鍍了一層保護膜，可防止氧化，延長使用壽命。與鋁膜反射鏡相比,在可見光到近紅外波段反射率更高。與介質(zhì)膜反射鏡相比，反射率受入射角度的影響很小，可用于各種入射角度。鍍了保護膜，用布等擦拭時也不容易劃傷。

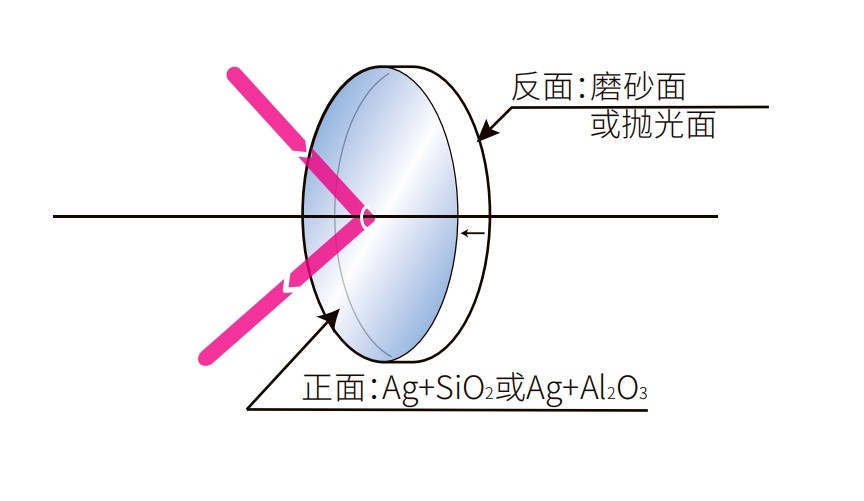

(鍍銀反射鏡光學(xué)結(jié)構(gòu)圖)

注意：長期保存時請用除氧劑等，以防止銀膜氧化。使用多個反射鏡多次反射的話，建議選用多層介質(zhì)膜反射鏡。技術(shù)指標的反射率是用P 偏光和S偏光的反射率的平均值來表示的。入射光的偏光狀態(tài)不同，其反射率也不同。

(355-415寬帶介質(zhì)薄膜反射鏡)

寬帶介質(zhì)膜反射鏡：寬帶介質(zhì)膜反射鏡在寬波段內(nèi)反射率較高，適用于調(diào)波長激光器和白光。介質(zhì)膜反射鏡對入射角比較敏感，未說明的情況下，默認的介質(zhì)膜反射鏡的入射角均為 45°。介質(zhì)膜幾乎沒有吸收，可以承受連續(xù)的激光照射。

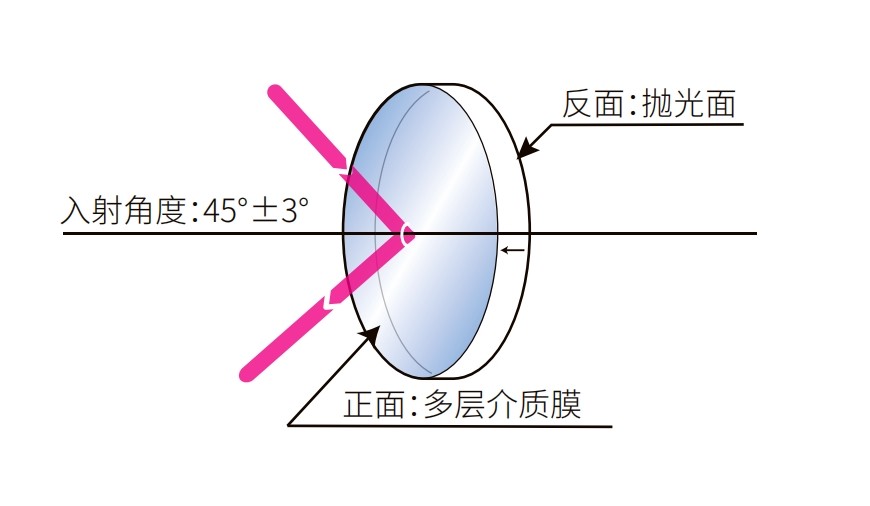

(介質(zhì)薄膜反射鏡光學(xué)結(jié)構(gòu)圖)

注意：多層電介質(zhì)膜，因為入射光束的偏光狀態(tài)不同其反射率波長特性會有變化。P偏光與S偏光相比，反射率低，反射譜區(qū)變窄。反射鏡面雖有金屬光澤，但沒有使用金屬材料，請注意不要和金屬膜反射鏡混淆。技術(shù)指標的反射率是用P偏光和S偏光的反射率的平均值來表示的。

激光用多層介質(zhì)膜反射鏡：在高度拋光的熔融石英或硅基板上，通過真空鍍膜技術(shù)交替沉積數(shù)十至上百層透明介質(zhì)膜（常用二氧化鈦/五氧化二鉭等高折射率材料與二氧化硅等低折射率材料組合），每層的光學(xué)厚度精確控制為激光波長的四分之一。這種結(jié)構(gòu)利用光的干涉原理，在設(shè)計的特定激光波長（如1064nm、532nm等）處實現(xiàn)超過超高反射率，同時具有極低的吸收損耗。其反射率特性（中心波長、帶寬）會隨入射角度和偏振態(tài)變化。
