在眼科醫學的眾多診斷設備中，眼底相機猶如一位技藝精湛的攝影師，能夠捕捉到視網膜、視盤和黃斑區的精細圖像。這些珍貴的影像為糖尿病視網膜病變、青光眼、黃斑變性等眼病的早期診斷提供了重要依據。而讓這一切成為可能的，正是其內部精密而復雜的光學鏡片系統。

（圖源網課，侵刪）

一、眼底相機的兩種形態：滿足不同臨床需求

根據使用場景的不同，眼底相機主要分為兩大類：

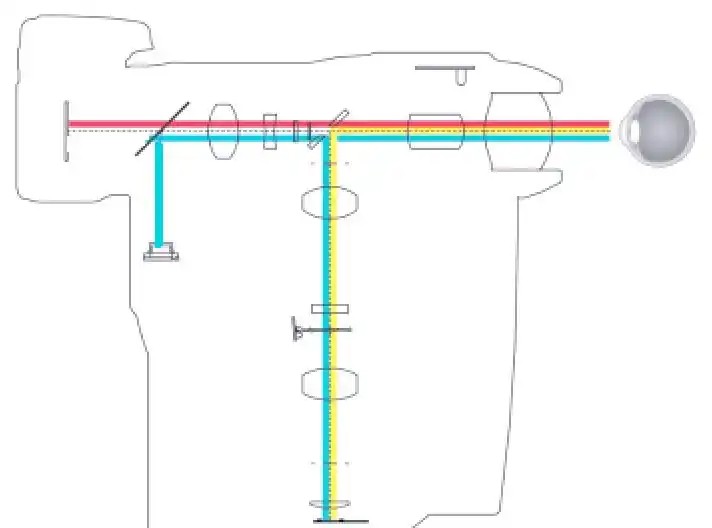

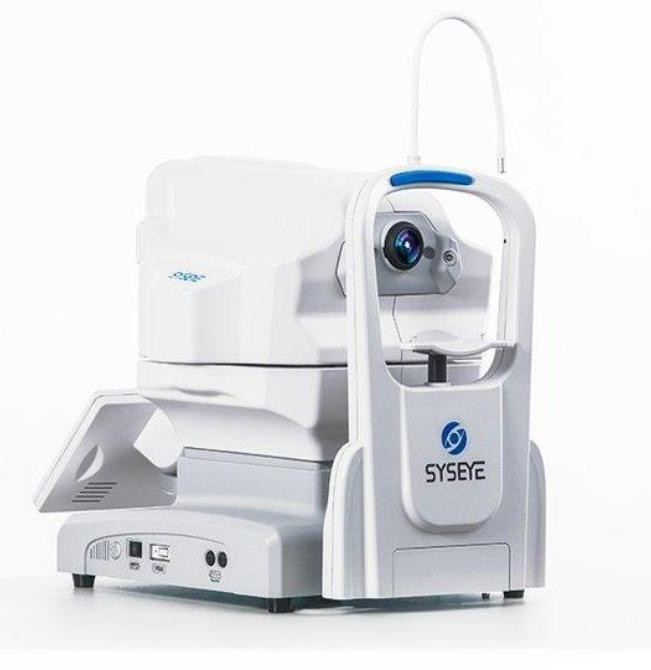

臺式眼底相機作為傳統形態，通常配備穩定的基座和機械結構。這類設備能夠提供更高質量的圖像和更豐富的功能，其光學系統往往采用更為復雜的設計，包含更多鏡片來校正各種像差，確保成像質量達到臨床診斷的最高要求。

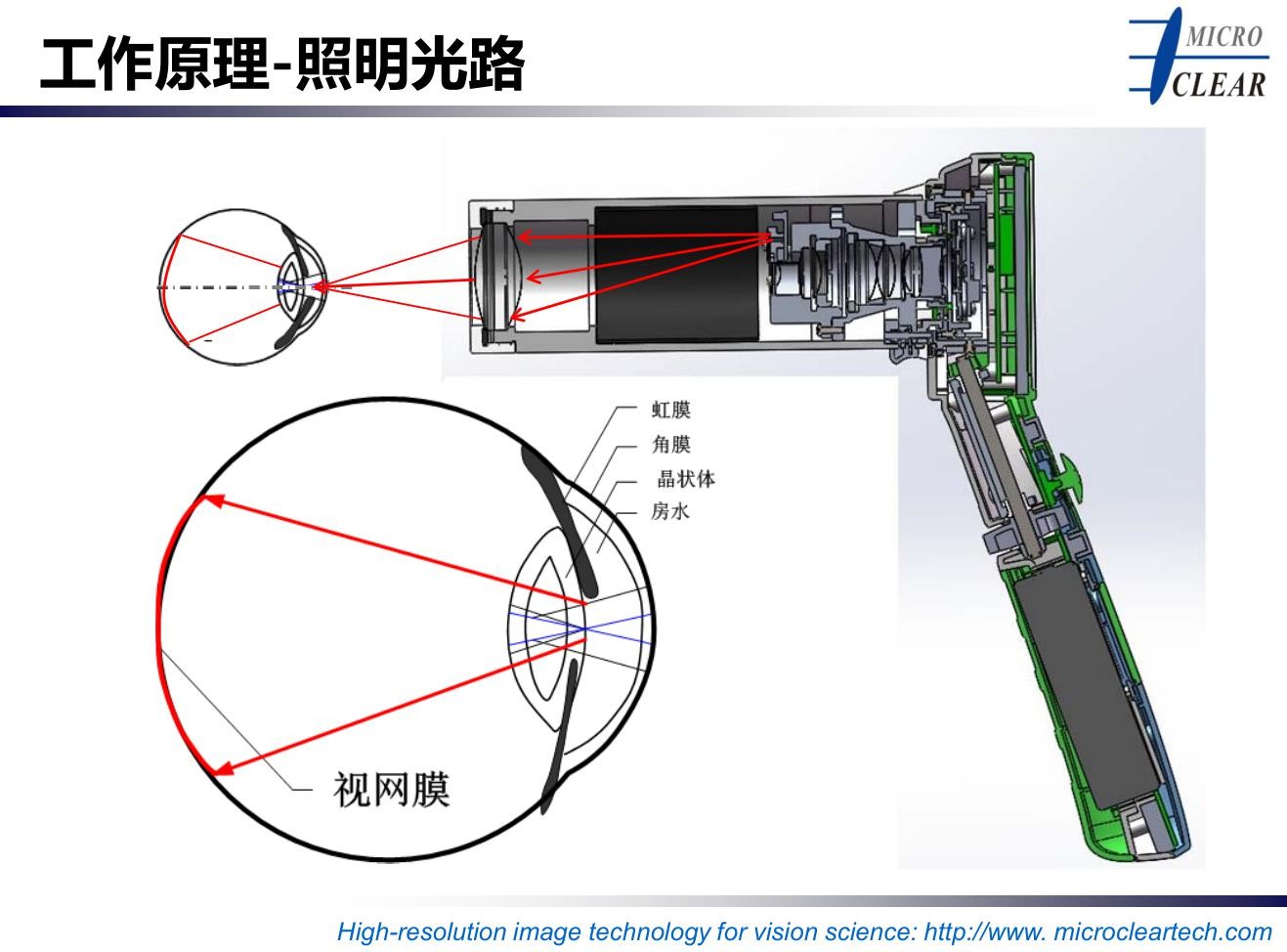

手持式眼底相機則為床邊檢查、兒科患者和基層篩查提供了極大便利。這類設備在緊湊的空間內實現了高性能成像，通過大量使用非球面鏡片等先進光學元件，在保證成像質量的同時實現了設備的便攜性和操作靈活性。

二、光路設計原理：精妙的光學藝術

眼底相機的光學設計堪稱光學工程的一項杰作，其核心在于共軸照明與成像路徑的精密分離。這種獨特的設計巧妙地解決了角膜反射的難題，使醫生能夠清晰觀察到眼底的細微結構。

照明系統采用科勒照明原理，通過環形光闌產生環形光束，再經由一組中繼透鏡，將光線精確導向眼底。這個過程中，光學設計師通過精心的鏡片組合確保光線均勻分布，為成像提供理想的光照條件。

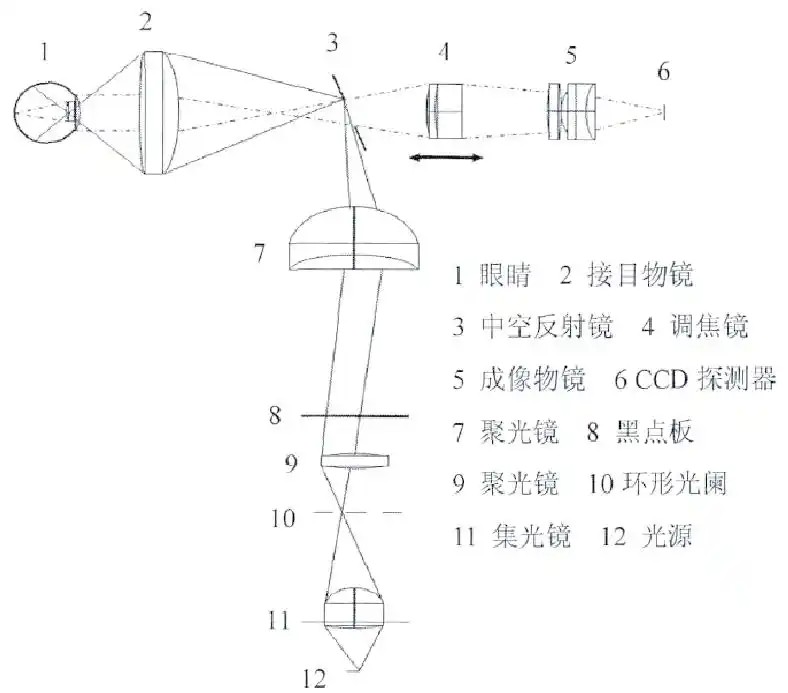

成像系統則負責收集從眼底反射回來的微弱光線，通過物鏡組和中繼透鏡組的精確傳遞，最終在傳感器上形成清晰的圖像。其中的關鍵創新是消反射鏡的設計——中央開孔的凹面鏡使照明光路和成像光路完美分離，從根本上避免了角膜反光的干擾。

三、核心光學鏡片：技術精粹的完美體現

眼底相機的光學系統是由多組精密鏡片構成的復雜光學系統，每一類鏡片都承擔著獨特而重要的功能：

物鏡組作為最接近人眼的光學組件，通常采用復消色差設計?，F代高端眼底相機使用冕牌玻璃（如BK7）和火石玻璃（如SF10）的精密組合，通過精確的光學計算和鏡片形狀設計，有效校正色差和球差，確保圖像從中心到邊緣都保持清晰。

中繼透鏡組是光學系統的核心組成部分，多采用雙高斯結構及其變體。在這一模塊中，光學設計師大量使用消色差雙合透鏡，將具有相反色散特性的光學玻璃組合使用，實現出色的色差校正效果。通過精確計算每片鏡片的曲率、厚度和空氣間隔，確保系統達到最佳的成像質量。

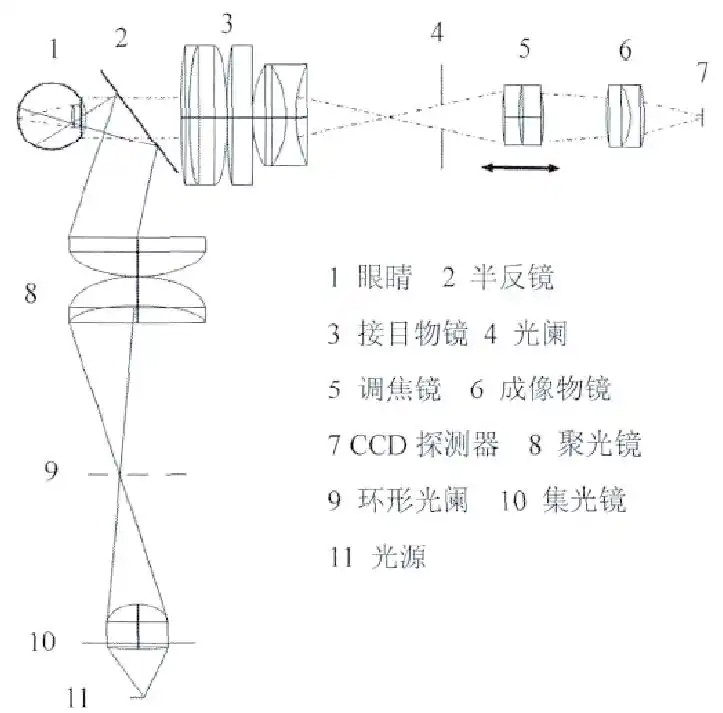

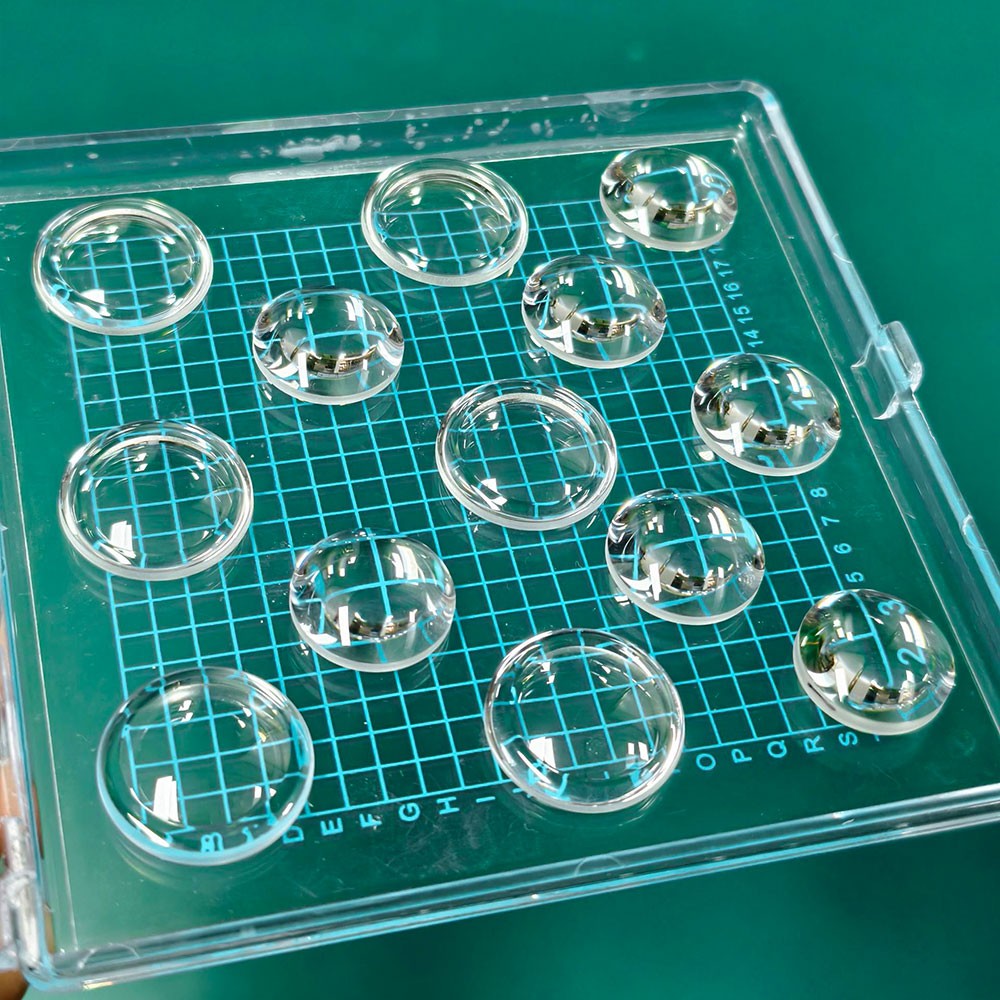

非球面鏡片在現代眼底相機中扮演著越來越重要的角色。一片非球面鏡可以替代多片球面鏡來校正像差，不僅提高了成像質量，還顯著減小了系統體積和重量，這在手持式設備中尤為重要。

四、關鍵技術參數：光學性能的衡量標準

從光學工程角度，眼底相機鏡片系統有幾個關鍵性能指標：

成像性能指標包括：

-分辨率：通常要求能分辨5-10μm的視網膜特征

-調制傳遞函數（MTF）：在100線對/毫米時通常優于0.5

-畸變控制：一般要求＜2%，確保圖像幾何準確性

-場曲：＜0.5mm，保證整個視場的清晰度

光學材料特性要求：

-折射率精度達到±0.001

-阿貝數控制精度±0.8%

-內部雜質和氣泡嚴格控制

鍍膜技術要求：

-寬帶增透膜在400-900nm波段平均反射率＜0.5%

-膜層具有良好的耐久性和環境適應性

五、應用波段與特殊功能：多光譜成像的魅力

現代眼底相機光學系統的工作波段通常在480-850nm之間，覆蓋可見光到近紅外區域。不同波長的光線在眼底成像中各有獨特用途：

綠光（540-570nm）：最適合觀察視網膜血管和出血點，因為血紅蛋白對綠光吸收最強，能提供最佳的對比度。

紅光（620-650nm）：能夠穿透視網膜表層，更好地顯示深層結構和色素上皮層的變化。

近紅外光（780-850nm）：用于患者舒適度要求較高的檢查，特別是兒科患者或需要長時間觀察的情況。

無赤光成像：通過綠色濾光片增強血管和神經纖維層的可見度，為早期病變診斷提供更豐富的信息。

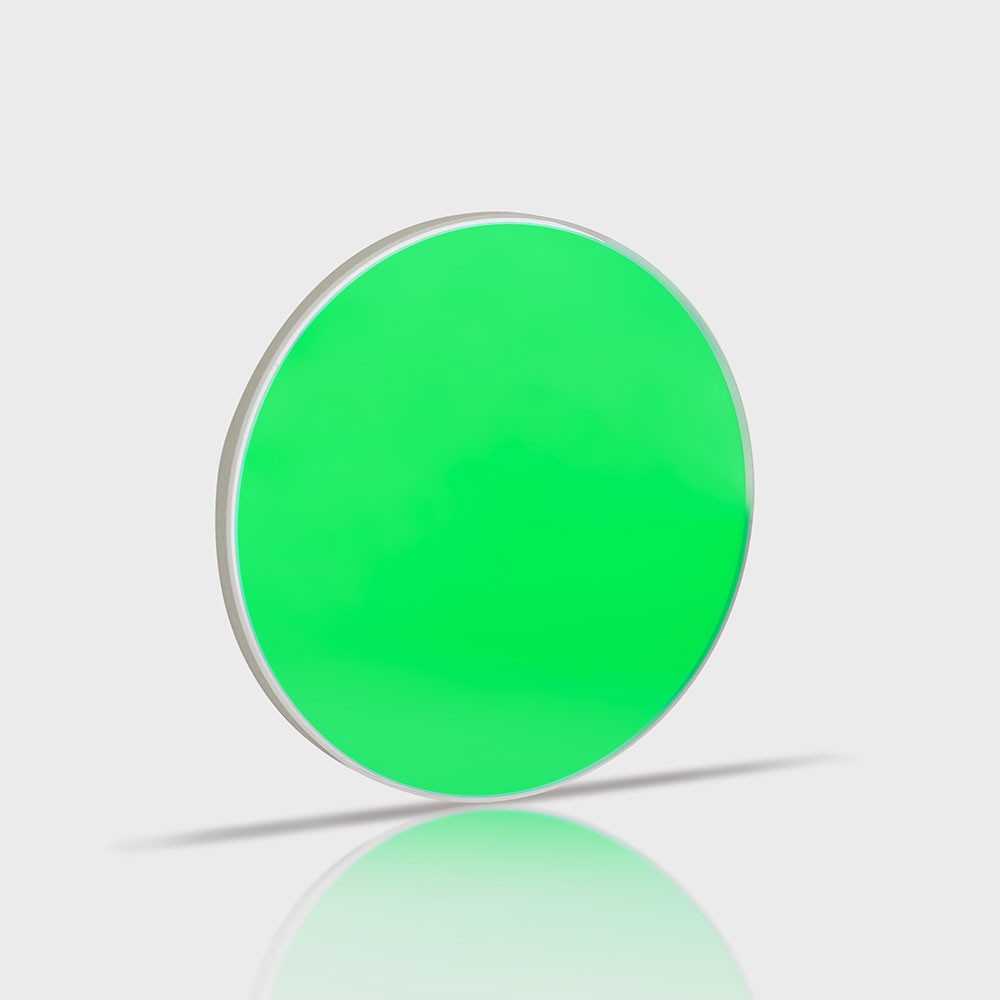

（綠色濾光片）

六、未來發展趨勢：光學技術的創新與突破

隨著光學技術的不斷進步，眼底相機光學系統正在向更先進的方向發展：

超廣角成像技術通過復雜的光學設計，使視場角可達200°以上，無需散瞳即可觀察到周邊視網膜，大大提高了病變檢出率。

多模態成像融合將傳統彩色眼底成像與OCT（光學相干斷層掃描）、自發熒光等功能整合在同一平臺上，通過精密的光路設計和鏡片組合，為臨床診斷提供更全面的信息。

人工智能輔助光學設計正在改變傳統的光學設計流程，通過算法優化鏡片組合和參數，在更小的體積內實現更好的光學性能。

眼底相機光學鏡片系統的發展歷程，體現了光學技術與醫學需求的完美結合。從最初簡單的光學結構到今天復雜精密的光學系統，每一次技術進步都為眼科疾病的早期診斷和治療提供了更強大的工具。隨著新材料、新工藝和新設計的不斷涌現，未來的眼底相機必將為人類眼健康保護作出更大的貢獻。
