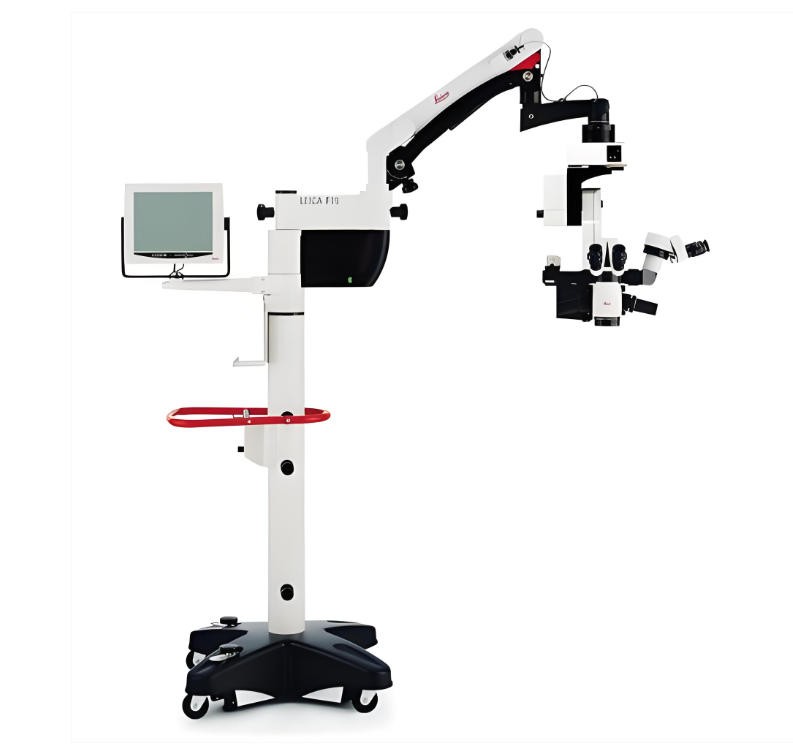

眼科手術顯微鏡是實施精細化眼科手術不可或缺的核心設備。從白內障超聲乳化、玻璃體視網膜手術到角膜移植、青光眼手術，其提供的立體放大視野是醫生完成毫米乃至微米級操作的基礎。現代高端眼科手術顯微鏡已發展成為集成光學、機械、電子和數字影像于一體的復雜系統，其中光學濾光片系統作為“智能光控管理者”，直接關系到手術的安全性、精準性和舒適度，下面我們就隨大家一起去了解關于眼科手術顯微鏡的不同光學濾光片知識！

（圖源網絡，侵刪）

一、眼科手術顯微鏡光學系統架構分析

眼科手術顯微鏡的光學系統是一個復雜的雙光路（立體視覺）成像系統，主要由以下模塊構成：

照明系統：為手術區域提供均勻、充足、可調的光照。通常采用鹵素?zé)艋騆ED作為光源，通過聚光鏡、光闌和濾光片組形成科勒照明。

觀察系統：包括物鏡、變倍系統、伽利略望遠系統及目鏡/攝像接口，為術者提供高分辨率、高對比度的立體圖像。

濾光片輪/切換系統：位于照明光路和/或成像光路中（照明光路、成像光路、照明和成像光路）的關鍵模塊。通過電動或手動方式，將不同的光學濾光片切入光路，以改變光線的光譜成分和強度。

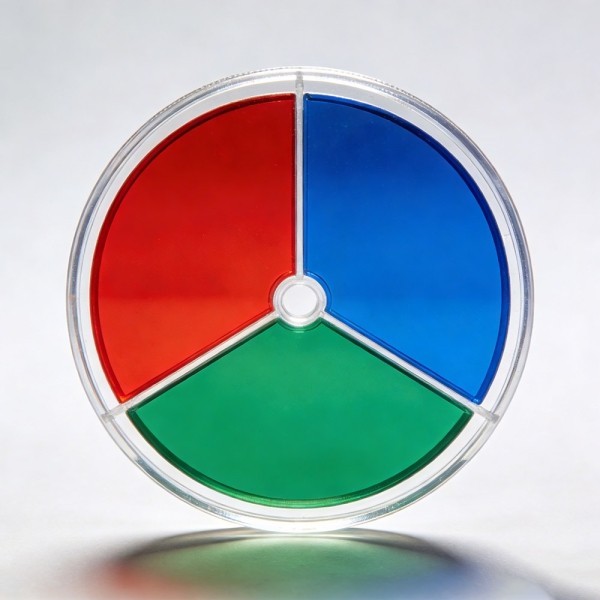

（RGB濾光輪）

光路整合與濾光片的位置：

濾光片通常被戰略性地放置在兩個關鍵位置：

照明光路中（光源后）：在光線到達患者眼睛前，對其進行光譜修飾和強度調控，主要用于患者視網膜保護。

成像光路中（物鏡后、攝像機或目鏡前）：在反射光進入觀察者眼睛或攝像機前，對其進行處理，主要用于醫生眼保護和特殊成像。

（LP500長波通濾光片）

二、核心光學濾光片詳解：應用、波段、功能與參數

以下對四種核心濾光片進行詳細技術分析。

2.1反射光濾光片（藍光/綠光截止濾光片）

應用特點與場景：白內障手術標配。在摘除混濁的天然晶狀體后，眼內缺乏了對短波長的天然濾過能力，此時手術顯微鏡的強照明光直射視網膜，風險最大。

核心功能：預防光毒性視網膜損傷。選擇性濾除光源光譜中能量高、潛在光化學損傷風險大的短波長成分。

關鍵波段：

截止波段：通常設計為截止約500nm以下的波長（藍光-紫外光區域）。

透過波段：允許500nm以上的黃光、紅光等長波長光線高效通過。

常規參數：

截止波長（Cut-on Wavelength）：~500nm（不同型號有差異，如475nm， 490nm）。

截止陡度：光學密度從OD<0.3升至OD>4的波長間隔，越陡峭選擇性越好。

在透過波段的平均透過率：通常 >85%。

光學密度（OD）：在截止區域?qū)δ繕瞬ㄩL的阻擋能力，OD>4表示透射率<0.01%。

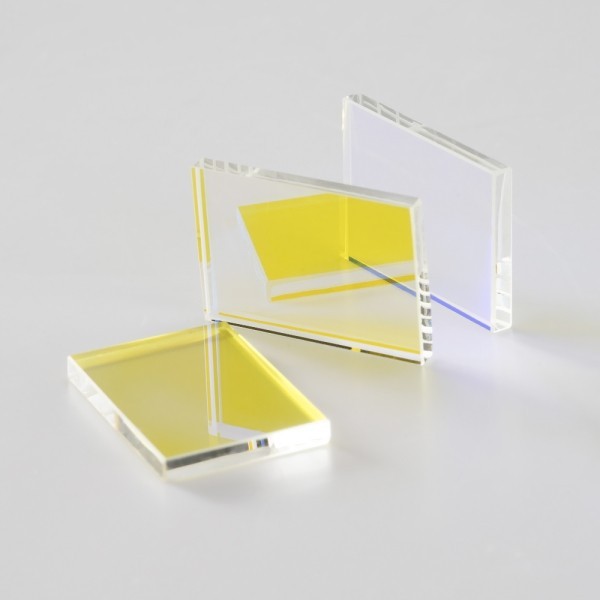

（LP550長波濾光片）

2.2角膜保護濾光片（琥珀色/黃色濾光片）

應用特點與場景：常作為反射光濾光片的補充或集成方案，尤其關注紫外線及高能藍光的濾除。

核心功能：提供更寬譜段的短波防護，模仿健康人眼晶狀體的濾過功能，為術后眼內組織（尤其是黃斑）提供“類生理”光環境。

關鍵波段：

截止波段：截止約450-550nm以下的藍綠光及全部紫外線（UV）。

透過波段：主要透過550nm以上的綠黃光至紅光。

常規參數：

光譜曲線：呈現平緩過渡，并非尖銳截止。

UV阻擋：完全阻擋UVA和UVB（<400nm）。

色溫影響：使用后光源色溫顯著降低，視野偏暖色調，需醫生適應。

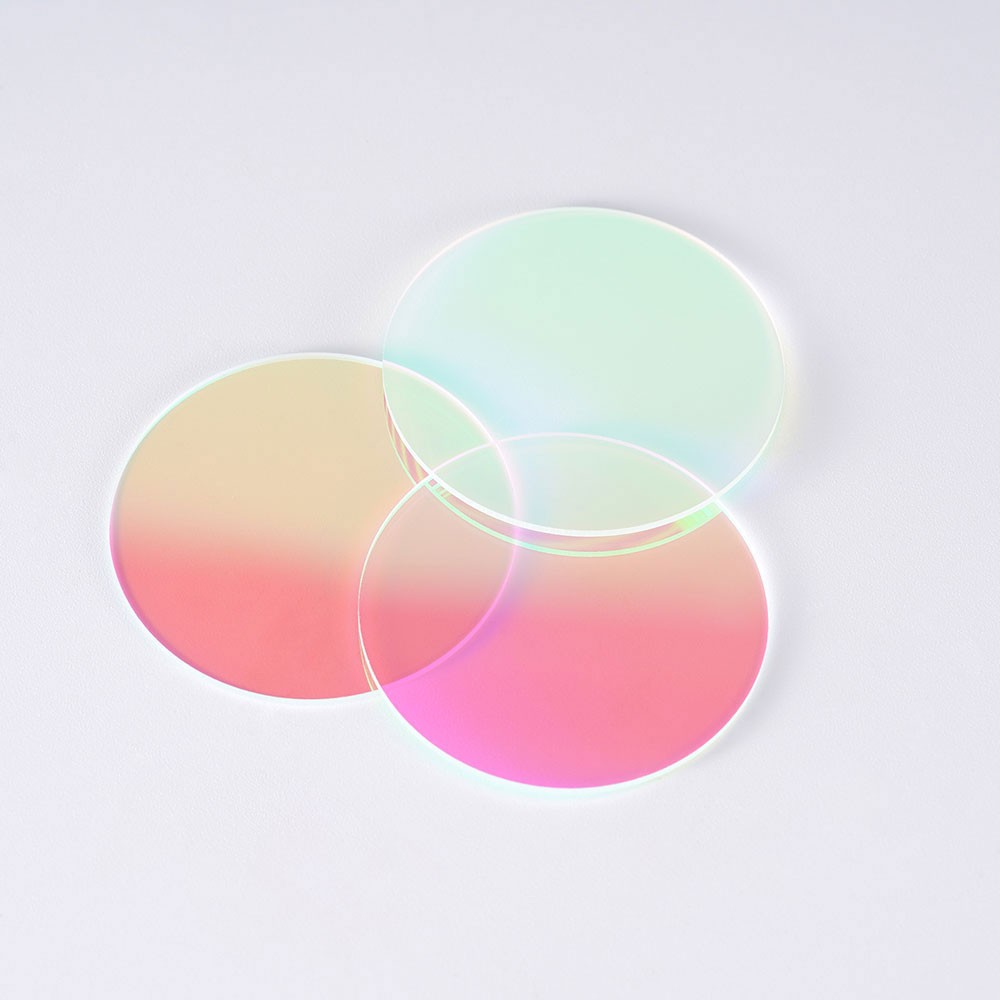

（負性532陷波濾光片）

2.3 激光防護濾光片

應用特點與場景：用于飛秒激光輔助白內障手術（FLACS）、術中激光治療等聯合激光操作時。通常是自動觸發、瞬間切換。

核心功能：絕對保護術者視覺系統。完全阻擋特定波長的強激光，防止其通過顯微鏡目鏡反射或散射進入醫生眼底，造成不可逆的視網膜灼傷。

關鍵波段：

窄帶/帶阻特性：針對特定激光波長設計。如針對1040-1064nm飛秒激光的近紅外阻擋濾光片；針對532nm倍頻Nd:YAG激光的綠光阻擋濾光片。

常規參數：

中心阻擋波長：如1064nm ±5nm。

阻擋帶寬：根據激光線寬確定，通常為數納米到數十納米。

光學密度（OD）：在目標激光波長處，OD值極高，通常 OD>6（即透射率<10??），確保絕對安全。

可見光透過率：在非阻擋的可見光區域，需保持較高透過率（>70%），以保證切換后仍有足夠視野亮度。

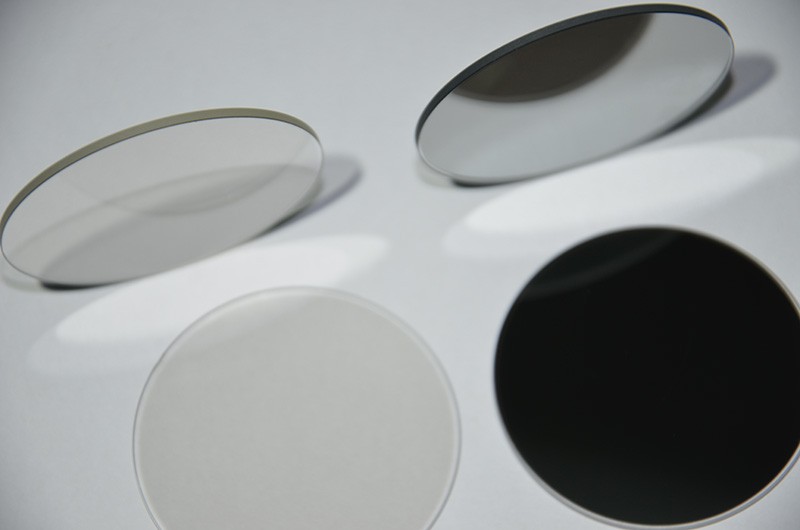

（固定衰減中性密度濾光片）

2.4 中性密度濾光片

應用特點與場景：適用于幾乎所有手術環節，用于調節整體視野亮度。

核心功能：無失真地衰減光強。在不改變光源色溫和組織顏色真實性的前提下，將照明光均勻衰減至舒適水平。

關鍵波段：在整個可見光譜范圍（約400-700nm）內保持平坦的衰減特性。

常規參數：

光學密度（OD）：定義衰減程度。例如，OD=0.3表示透射率~50%；OD=1.0表示透射率~10%。

均勻性：在整個有效孔徑和光譜范圍內，衰減的一致性。

表面質量：極高的面型精度和低散射，避免引入雜散光影響成像對比度。

常見配置：顯微鏡常配備多片不同OD值的ND濾光片（如OD0.3， 0.6， 1.0），組合使用以實現連續調光。

眼科手術顯微鏡中的光學濾光片遠非簡單“有色玻璃”，而是基于光生物學、激光物理和人眼視覺工程精密設計的核心安全與功能部件。它們協同工作，實現了：

動態光環境管理：根據手術階段（如白內障摘除前后）和術式（是否聯合激光）自動優化照明光譜。

雙重安全保障：既保護患者免于醫源性光損傷，也構筑了術者抵御激光反射的堅固屏障。

視覺體驗優化：在保證足夠亮度的同時，最大化手術視野的舒適度和組織顏色保真度。

未來，隨著多光譜成像、實時術中OCT導航、人工智能輔助等技術與手術顯微鏡的深度融合，濾光片系統將朝著更智能化、集成化、光譜可編程化的方向發展，例如采用液晶可調濾光片（LCTF） 或聲光可調濾光片（AOTF），實現納秒級光譜切換，為眼科手術提供更強大的可視化解決方案和前所未有的安全保障。
